Toleransi Dimensi dan Cara Membuatnya di AutoCAD.

Toleransi Dimensi dan Cara Membuatnya di AutoCAD.

Rekan AutoCAD Tangerang semua,kita semua pernah melakukan proses pengukuran terhadap suatu benda atau obyek untuk mendapatkan informasi panjang atau lebar atau tinggi,pada saat pengukuran inilah terkadang kita menemukan suatu ukuran tidak sesuai dengan standard ukuran yang telah ditetapkan,jika kejadian seperti ini muncul maka sebuah pertanyaan yang muncul dalam benak kita adalah apakah dengan ukuran tersebut ( yang lebih atau kurang ) dapat diterima oleh orang lain dalam hal ini pengguna atau pemesan,pertanyaan tersebut dapat terjawab apabila kita mengetahui tingkat atau angka toleransi dari obyek tersebut,maka tepat rasanya jika saya ingin mengajak rekan-rekan semua berbagi tentang toleransi dimensi dan sekaligus cara membuatnya dalam AutoCAD.

Berbicara toleransi suatu ukuran maka sebenarnya kita berbicara angka-angka atau ukuran-ukuran yang boleh dan tidak boleh,batas minimal suatu ukuran dan tentu batas maksimal suatu ukuran,pada intinya jika suatu ukuran telah melewati batas minimal dan batas maksimal maka bisa dipastikan bahwa ukuran benda tersebut tidak bisa dipergunakan lagi alias reject,pengertian inilah yang nantinya akan kita simpulkan menjadi pengertian toleransi.

Pengertian toleransi ukuran.

Secara garis besar pengertian dari toleransi adalah seperti yang saya tuliskan diatas,tetapi masih ada beberapa pengertian toleransi ukuran yang pernah saya dapatkan dari berbagai sumber,yuk kita pelajari bersama-sama :
  • Toleransi ukuran (dimensional tolerance) adalah perbedaan antara dua angka yang menjadi batas dimana ukuran atau jarak permukaan / batas geometri suatu komponen harus terletak.Kedua angka yang menjadi batas toleransi dapat dinyatakan sebagai penyimpangan (deviation) terhadap ukuran dasar yang sudah didefinisikan terlebih dahulu.sehingga Sedapat mungkin ukuran dasar dinyatakan dalam bilangan bulat,bukan sehingga mempermudah pada saat proses membacanya atau mengukurnya.
  • Toleransi tolerance adalah angka-angka yang merupakan dua batas penyimpangan ukuran yang diijinkan yaitu penyimpangan atas dan penyimpangan bawah. Perbedaan antara penyimpangan atas dan penyimpangan bawah adalah toleransi. Tujuan penting toleransi ini adalah agar benda kerja dapat diproduksi secara massal pada tempat yang berbeda dan tetap dapat memenuhi fungsinya, terutama fungsi mampu tukar, seperti pada suku cadang mesin otomotif yang diperdagangkan,atau part-part lain yang banyak beredar dipasaran

Toleransi dimensi pada AutoCAD.

Kembali kepada tujuan tulisan ini adalah membahas tentang toleransi dimensi yang dapat dibuat menggunakan aplikasi AutoCAD,pada saat menggunakan aplikasi AutoCAD dan kita ingin memberi toleransi sebuah dimensi maka terlebih dahulu kita perlu ketahui jenis dan type toleransi apa yang akan kita cantumkan pada dimensi tersebut.

Untuk mengetahui jenis dan type toleransi yang dapat kita buat menggunakan AutoCAD adalah sbb :

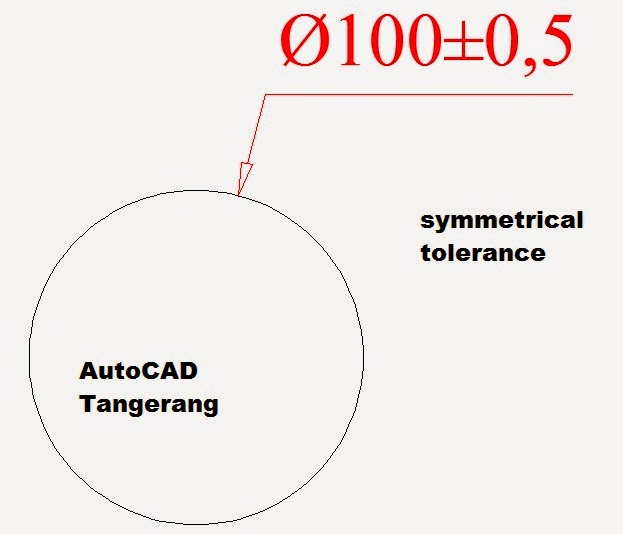

  • Toleransi simetris atau symmetrical tolerance yaitu sebuah model atau type toleransi dimensi yang memiliki makna bahwa batas maksimal dan batas minimal yang diperbolehkan adalah sama,misalnya Φ100±0.5mm artinya : dari ukuran diameter 100 tersebut maka hanya boleh lebih 0.5 dan kurang 0.5mm.


AutoCAD Tangerang
symmetrical tolerance

  • Toleransi deviasi atau deviation tolerance yakni sebuah model atau type toleransi yang memiliki arti bahwa ada perbedaan antara batas maksimal dan batas minimal dari ukuran yang ditetapkan,sebagai contoh :
AutoCAD Tangerang
deviation tolerance
Artinya bahwa dari ukuran diamter 100 tersebut boleh lebih sampai ukuran Φ100.5mm tetapi hanya boleh kurang 0.2mm alias Φ99.80mm selebih dan kurangnya dari ukuran tersebut maka dinyatakan reject.
  • Toleransi limit atau limits tolerance,penjelasan untuk toleransi limit ini seperti halnya pada toleransi deviasi hanya bentuk penyajian tulisan ukuranya saja yang sedikit berbeda,jika pada toleransi deviasi kita mencantumkan angka yang boleh ditambahkan atau dikurangkan maka pada metode atau type toleransi limit ini kita mencantumkan angka batas maksimal dan angka batas minimal secara langsung,misalnya :
AutoCAD Tangerang
limits tolerance
Artinya bahwa ukuran tersebut tidak boleh lebih dari Φ100.5mm dan tidak boleh kurang dari Φ99.8mm.
  • Toleransi basic atau basics tolerance yakni memberikan kita informasi bahwa ukuran yang tercantum dengan disertai lambang seperti contoh dibawah ini adalah ukuran dasar atau ukuran asli ( basic size ).sebenarnya saya sendiri kurang begitu faham tentang toleransi basic ini dan penggunaanya dalam dunia gambar menggunakan AutoCAD,jadi saya mohon maaf atas ketidak nyamanan ini jika nanti saya sudah faham tentang tolernsi basic saya akan membuat tulisan tentang hal tersebut nantinya ( doakan ya... )
AutoCAD Tangerang
basic tolerance


Cara memberi angka toleransi menggunakan AutoCAD.

Setelah mengetahui pengertian dan type toleransi yang ada pada perintah AutoCAD maka step by step kita akan belajar bagaimana cara memberi angka toleransi tersebut menggunakan AutoCAD..yuuk mari :
  • Buatlah sebuah obyek lingkaran dengan ukuran diameter 100.
  • Berilah diameter dimensi menggunakan dimdiameter.
AutoCAD Tangerang
Toleransi Dimensi dan Cara Membuatnya di AutoCAD.

  • Masukan perintah properties dengan cara double click pada dimensi diameter tersebut.
  • Setelah muncul properties dialog box maka :
AutoCAD Tangerang
Toleransi Dimensi dan Cara Membuatnya di AutoCAD.

  • Pilih dropdown tolerance
  • klik tolernce display dan pilih dropdown yang ada di sebelah kiri (lihat gambar ).
  • Pilih metode atau type toleransi yang akan diergunakan : symmetrical,deviation,limits atau basics.
  • Isilah dengan angka toleransi yang akan dipergunakan pada kolom tolerance limit lower dan tolerance limit upper.
  • Enter dan lihat hasilnya.

Kesimpulan : sebuah ukuran atau dimensi pasti ada jarak maksimal dan jarak minimal yang diperbolehkan,jika masih dalam batas minimal dan maksimal maka ukuran tersebut masih bisa dipergunakan,tetapi apabila sudah melampaui batas minimal dan maksimalnya maka ukuran tersebut sudah tidak sah untuk dipergunakan.

Demikianlah tentang toleransi dan cara memberi ukuran toleransi menggunakan perintah AutoCAD,jika kurang jelas mengenai cara memberi angka toleransi menggunakan AutoCAD dalam hal ini type simetris,deviasi,limit dan basic maka silahkan kunjungi tulisan saya berikutnya dengan judul :



Muhtar Arifin AutoCAD Tangerang Updated at : 11:50 AM

2 comments:

  1. Mas Muchtar,

    Saya mau nanya nih, pada autocad setiap kali saya memasukan toleransi deviation, untuk angka nol dibelakang koma selalu tidak tampak.

    contoh saya ingin menulis 10 (+0.5 /-0.3) tetapi yang nampak di gambar menjadi 10 (+.5 / .3)

    Pengaturan dibagian mana yang perlu disetting ?

    Terima kasih

    ReplyDelete
    Replies
    1. pada settingan propertiesnya ada zero suppressnya di bikin no pak

      Delete
