Rekan AutoCAD Tangerang, pada saat membuat laporan – laporan tertentu terkadang kita memerlukan bentuk laporan dalam format tabel, yang brbentuk kotak dan baris,nah pada saat kita menggunakan AutoCAD pun terkadang kita perlu untuk menyajikan laporan – laporan tersebut dalam bentuk tabel,misalnya pada saat membuat bill of material,ARB dan spesifikasi-spesifikasi tentang produk tertentu.

Nah sebelum kita mengetahui cara memasukan file dari excel kedalam AutoCAD,tidak ada salahnya kita mengetahui terlebih dahulu tentang pengertian tabel itu sendiri.

Pengertian tabel dan Microsoft excel.

Tabel adalah daftar yang berisi ikhtisar sejumlah data-data informasi yang biasanya berupa kata-kata maupun bilangan yang tersusun dengan garis pembatas. Sementara bagan adalah gambaran/sketsa buram untuk memperlihatkan atau menerangkan sesuatu. Data maupun informasi yang ingin disampaikan direalisasikan melalui  gambar. Bagan ada yang berbentuk diagram mempunyai bentuk yang beragam, antara lain: lingkaran, garis, pohon, dan batang. Sementara itu grafik adalah lukisan dengan gambar/garis untuk mengetahui naik turunnya suatu keadaan.

Pada umumnya membuat tabel sering dikerjakan menggunakan aplikasi atau software Microsoft,baik Microsoft excel maupun Microsoft word,karena kedua aplikasi tersebut memang yang paling banyak dipakai oleh kalangan perkantoran,begitu juga dengan pengguna AutoCAD pasti membutuhkan pembuatan tabel.

Insert tabel dari excel ke AutoCAD.

Ada beberapa kejadian dimana seorang pengguna AutoCAD ingin memasukan data yang ada dan telah dibuat sebelumnya,kebetulan data tersebut tersimpand di format excel,sementara untuk membuat baru akan memakan waktu yang lebih lama lagi,nah berikut saya ingin berbagi tutorial tentang bagaimana cara memasukan file atau data dari Microsoft excel kedalam AutoCAD.
Adapun cara memasukan file excel kedalam gambar AutoCAD adalah sbb :
  • Siapkan data pada Microsoft excel,misalnya tabel,tulisan dsb.
  • Buka gambar AutoCAD yang akan di insert file excel.
  • Masukan perintah table kemudian tekan enter.
  • Setelah muncul insert table dialog box maka lakukan settingan seperti ini :
  • Klik ( centrang ) pada tulisan from data link pada insert option.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.

  • Klik the Launch the Data Link Manager Dialog pada sebelah kananya.
  • Kemudian akan muncul select a data link dialog box.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.

  • Klik create a new excel data link kemudian akan muncul kotak enter data link name.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.
  • Isilah nama link excel yang akan kita pakai.kemudian akan muncul kotak untuk mencari file yang akan di beri link.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.

  • Klik pada kotak sebelah tulisan browser file.
  • Cari dan temukan file excel yang akan kita pergunakan untuk insert ke dalam AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.

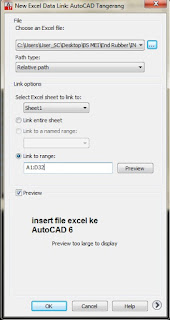

  • Setelah muncul kotak new excel data link kembali pilihlah kolom link to arrange.
  • Isilah mulai dari mana dan sampai mana batas file yang akan kita insert kedalam AutoCAD dengan format misalnya A1:D32 tutup dengan klik tombol OK.
Insert File dari Microsoft Excel ke AutoCAD.
Insert File dari Microsoft Excel ke AutoCAD.

  • Setelah semua selesai maka akan muncul tabel seperti yang ada di Microsoft excel pada layar AutoCAD kita.

Demikian tutorial cara memasukan data dari excel kedalam AutoCAD,semoga bermanfaat untuk rekan AutoCAD Tangerang semua.
