Rekan AutoCAD Tangerang semua,kali ini saya ingin mengajak rekan-rekan semua membahas tentang membuat atau memunculkan dual dimensi dalam AutoCAD artinya kita akan membahas tentang bagaimana caranya memunculkan dimensi dalam AutoCAD dengan satuan mm ( milimeter ) dan sekaligus  ukuran dalam satuan inchi dalam waktu yang bersamaan.

Dual dimension dalam AutoCAD.

Penggunaan dual dimension atau memunculkan dimensi dalam dua satuan secara bersamaan ini sebenarnya memiliki keuntungan tersendiri bagi sebagian pengguna AutoCAD dan juga pengguna drawing lainya,karena kita akan langsung mengetahui ukuran sebuah gambar dengan satuan milimeter dan juga satuan inchi.

Tapi penggunaan dual dimension ini memang masih sangat jarang atau bahkan bisa dikatakan tidak ada yang menggunakan terutama bagi masyarakat indonesia,karena sistem peyajian gambar teknik yang kita anut tidak merekomendasikan penggunaan dua satuan ukur dalam satu gambar.

Tidak ada salah dan ruginya kan untuk mempelajarinya,sehingga ketika kita membutuhkan ukuran sebuah gambar dengan satuan yang bukan milimeter maka kita tidak perlu lagi repot-repot mengkonversinya menjadi satuan inchi.

Tutorial cara memunculkan ukuran milimeter dan ukuran inchi sekaligus.


  • Buatlah gambar sebuah lingkaran dengan ukuran diamter 4
  • Berilah diameter dimension maka hasilnya akan seperti ini :

AutoCAD Tangerang
Dimension dalam milimeter
  • Kemudian bukalah dimension style dengan perintah DIMSTYLE enter.
  • Setelah dimension style dialog box terbuka maka pilihlah modify.
AutoCAD Tangerang
Dimstyle

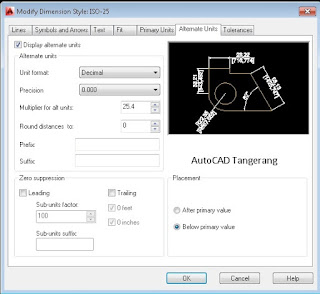

  • Pilih tab alternate units
  • Kemudian checklist pada tulisan display alternate units
  • Isi dengan angka 25.4000 pada kolom multiple for alt units
  • Kemudian checklist pada kotak below primary value pada bagian placement
  • Klik ok
  • Kemudiak klik close.
AutoCAD Tangerang
Alternate Units

  • Maka dimensi yang dihasilkan akan seperti dibawah ini :
AutoCAD Tangeang
Dual Dimension


Keterangan :

  • Angka yang diatas adalah menunjukan satuan inchi
  • Angka yang dibawah adalah satuan milimeter.


Demikian seklias tentang dual dimension dalam AutoCAD,semoga dengan tutorial ini kita jadi bertambah kembali ilmunya jadi lebih faham tentang bagiamana cara memunculkan ukuran atau dimensi dalam satuan inchi dan juga dalam satuan milimeter sekaligus dalam satu gambar.
